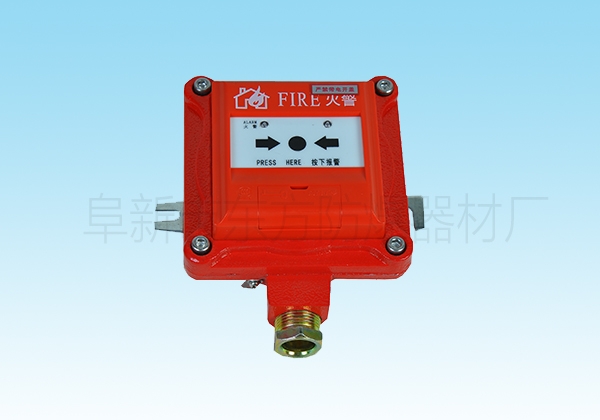

防爆消火栓按钮

安 装 使 用 说 明 书

一、产品简介:

DFAN-X型防爆消火栓按钮为非编码开关型报警按钮,其防爆性能符合GB3836—2000系列标准的要求,并经国家指定的检验单位检验合格,取得了防爆合格证书。消火栓按钮适用于1区、2区含有Ⅱ类A、B、C级T1~T6温度组别的爆炸性气体环境和含有爆炸性粉尘的危险场所。

DFAN-X型防爆消火栓按钮是防爆火灾报警系统中不可缺少的常用设备,与火灾报警控制器等设备组成火灾报警系统。当现场发生火灾时,经人工确认火警后,按下防爆消火栓按钮,即可直接启动消防水泵控制系统,也可向火灾报警控制器发出启泵请求信号。

二、产品特点:

1.防爆消火栓按钮采用专用钥匙复位,具有自锁功能,满足国标要求。

2.防爆消火栓按钮具有位置指示和报警指示功能,正常待机状态指示灯为绿色,在黑暗中显示按钮的安装位置,当按下消火栓按钮后指示灯为红色,显示消火栓按钮已处在报警状态。

3.防爆消火栓按钮可以和国内外任何厂家的火灾报警控制器配套使用。

三、主要技术参数

1.防爆标志:ExdⅡCT6 Gb/DIP A21 TA,T6

2.工作电压:DC24V

3.触点容量:OUT-1: 无源常开触点:0.5A;OUT-2:继电器常开触点:7A

4.指 示 灯:正常待机状态:绿色;报警状态:红色

5.防护等级:IP45/IP65

6.使用环境:

温度:-20℃~+50℃

相对湿度:≤95%  不结露

大气压力:80kPa~110kPa

7.出线口螺纹:G3/4

8.重量:1kg

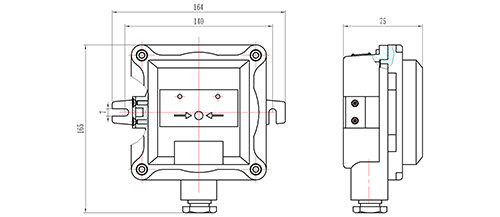

四、外形图


 DFAN-X型

五、安装与接线

1.安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上,一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定,其安装要求与壁式安装相同。

2.防爆消火栓按钮可以选配防雨罩和误操作罩。

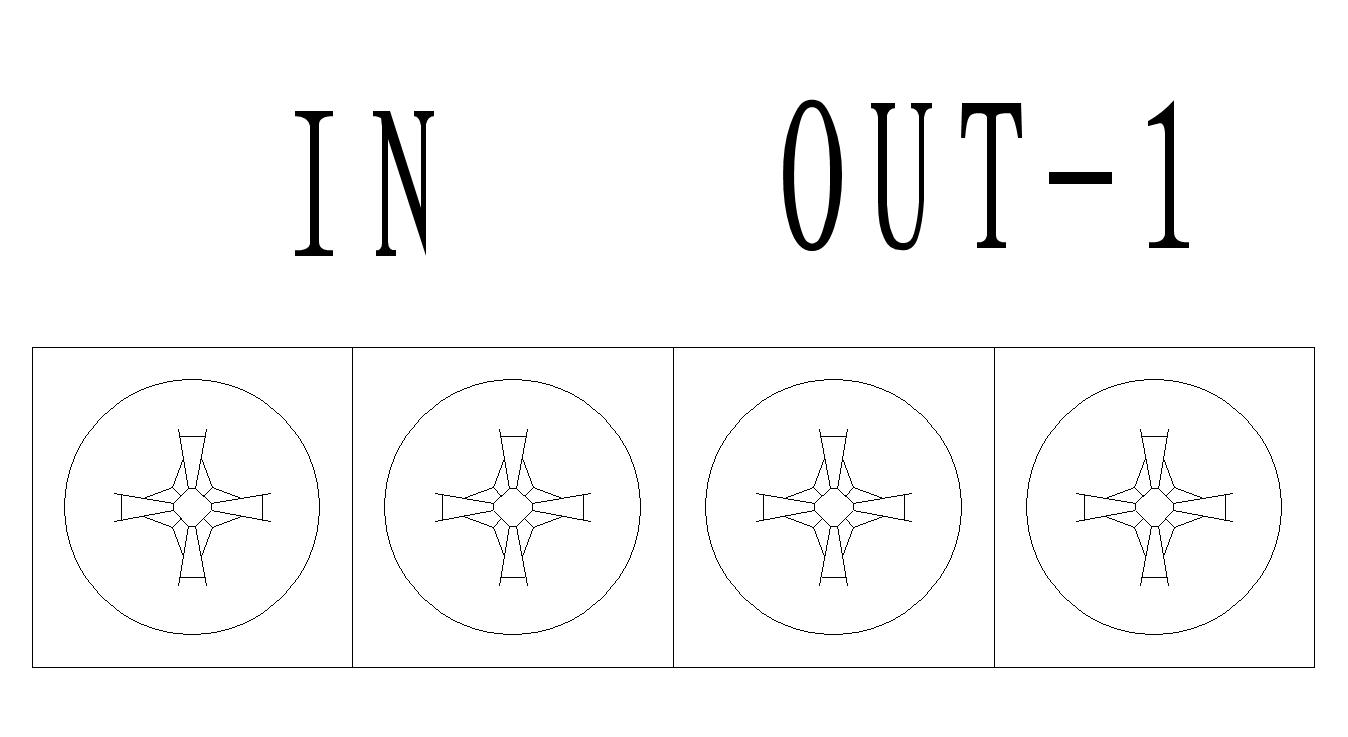

3.接线:将电缆线按下图分别接在接线端子上


IN为DC24V电源(无极性);OUT-1无源输出常开触点;

OUT-2为继电器常开触点

4. 电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构;ⅡC级采用密封填料函结构。

六、注意事项

1、严禁在易燃易爆场所带电拆卸。

2、安装时不要损伤隔爆面,并保持其清洁。隔爆面紧固螺钉应均匀拧紧,注意隔爆面不要夹杂异物。

3、长期使用要定期检测按钮的性能是否完好,如失效或损坏时要由专

业人员进行维修。


阜新市东方防爆器材厂

地址:辽宁阜新太平区太平东街24-6-21

电话:0418-2490119 ;15042559689

传真:0418-2466119

邮编:123000

E-mail:dongfang.ex@163.com
