DFAN-X-M型防爆消火栓按钮(编码型)

   安装使用说明书

一、概述

DFAN-X-M型防爆消火栓按钮(编码型)为编码型消火栓按钮。其防爆性能符合GB3836.1《爆炸性环境第1部分 设备 :通用要求》、GB3836.2《爆炸性环境第2部分 由隔爆外壳“d”保护的设备》,GB12476.1《可燃性粉尘环境用电气设备 第1部分:通用要求》 、GB12476.1《可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD》,同时还满足GB19880《手动火灾报警按钮》中的各项要求。并经国家指定的检验单位检验合格,取得了防爆合格证书。消火栓按钮适用于爆炸性气体环境和爆炸性粉尘环境的危险场所。

DFAN-X-M型防爆消火栓按钮(编码型)可与海湾安全技术有限公司生产的联动型火灾报警控制器连接,当人工确认火灾发生后按下报警按钮上的按片,可发出火灾报警信号,通过总线传递信息。

二、产品特点:

1.防爆消火栓按钮采用专用钥匙复位,具有自锁功能,满足最新国标要求。

2. 防爆消火栓按钮(编码型)的地址码为电子编码,可现场改写。

三、技术参数

1.防爆标志: ExdⅡCT6 Gb、Ex tD A21IP65 T85℃

2.工作电压:总线24V

3.监视电流:≤0.8mA

4.报警电流:≤2mA

5.指示灯:启动:红色,巡检时有微弱闪亮,按下时点亮

回答:绿色,消防泵运行时此灯点亮

6.使用环境:

温度:-20℃~+50℃

相对湿度≤95%,不结露

大气压力:80kPa~110kPa

7.防护等级: IP65

8.出线口螺纹:G3/4

四、结构特征、安装与布线

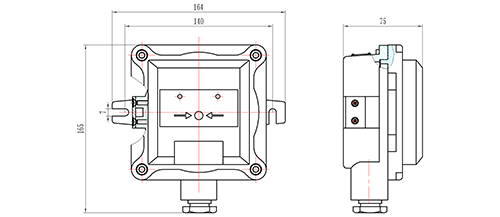

1.外形图如图1所示:


图1 外形示意图


2.安装: 安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上,一般要求按钮底部距地面高大于1.2m。立式安装须用专门立柱在地面上固定,其安装要求与壁式安装相同。

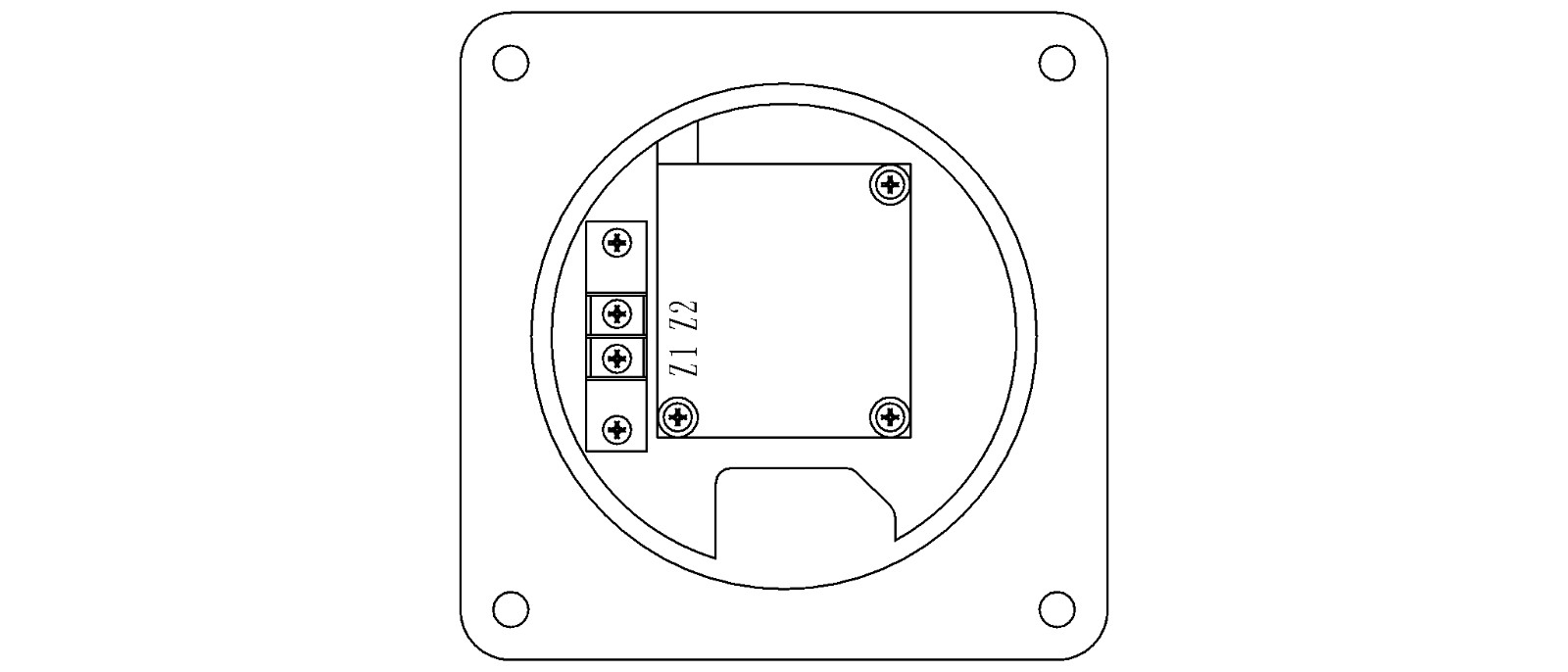

3.接线: 按钮上盖配有四位接线端子,对外接线端子示意图如图3所示:




图2 接线端子示意图

Z1、Z2:信号总线,无极性;K1、K2无源常开触点

4. 电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构;ⅡC级采用密封填料函结构。

五、注意事项

1、严禁在易燃易爆场所带电拆卸。

2、安装时不要损伤隔爆面,并保持其清洁。隔爆面紧固螺钉应均匀拧紧,注意隔爆面不要夹杂异物。

3、长期使用要定期检测按钮的性能是否完好,如失效或损坏时要由专业人员进行维修。

4、外表面请用湿布擦试。


阜新市东方防爆器材厂

地址:辽宁阜新太平区太平东街24-6-21

电话:0418-2490119 ;15042559689            传真:0418-2466119

邮编:123000

E-mail:dongfang.ex@163.com

http:/www.dongfangex.com
